MessagePosté: Vendredi 07 Déc 2018 21:17
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Vendredi 20 Aoû 2010 20:51
Messages: 265
Localisation: Roanne 42300
Ah Ah...

A priori un des propriétaire précédents tractait un van avec des chevaux.
Je pense que la remorque était freinée via un système à dépression (bonbonne sous le plancher passager) et prise
pneumatique vers l'attache remorque.Tout cela semble capter la dépression sur le collecteur d'admission
La palette au volant est reliée à une sorte de vanne je pense, située entre le tunnel de boite et la boite.
Je pense que cette palette permettait de gérer le freinage de la remorque.
Tu as dû remarquer les petits compteurs à droite du volant, je pense qu'ils sont liés à ce système.

Je ferai plus de photos demain .
Demain c'est bricolage du Land, youpi ! :super:

Edit:les photos du système de freinage de remorque , enfin je pense..
Est-ce que d'après vous ça peut-être une monte d'origine ? (je ne pense pas)

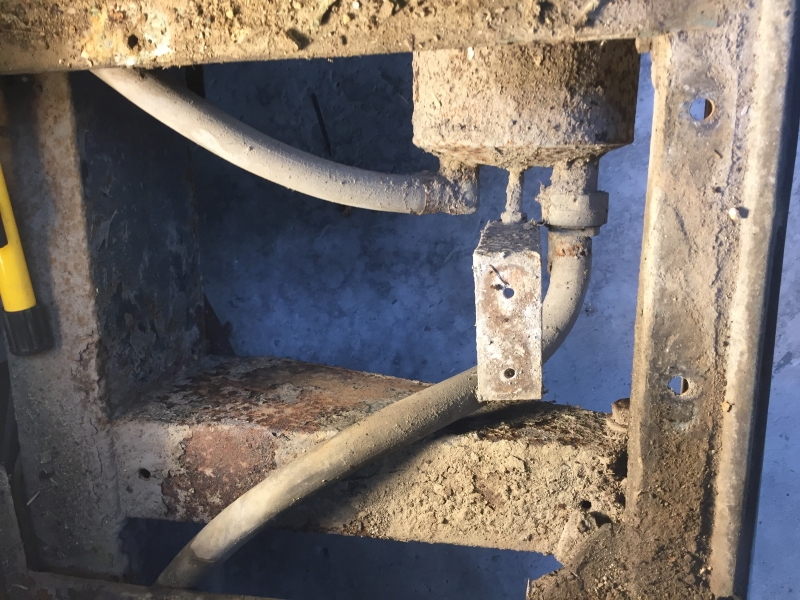

Vu les tubulures qui arrivent à la vanne de commande (enfin je pense) photo 8 , je me demande si ça n'était pas asservi aux freins.
Va falloir que je fasse gaffe à ça quand je vais virer le système.

Prise de dépression sur le collecteur admission

Réserve de vide

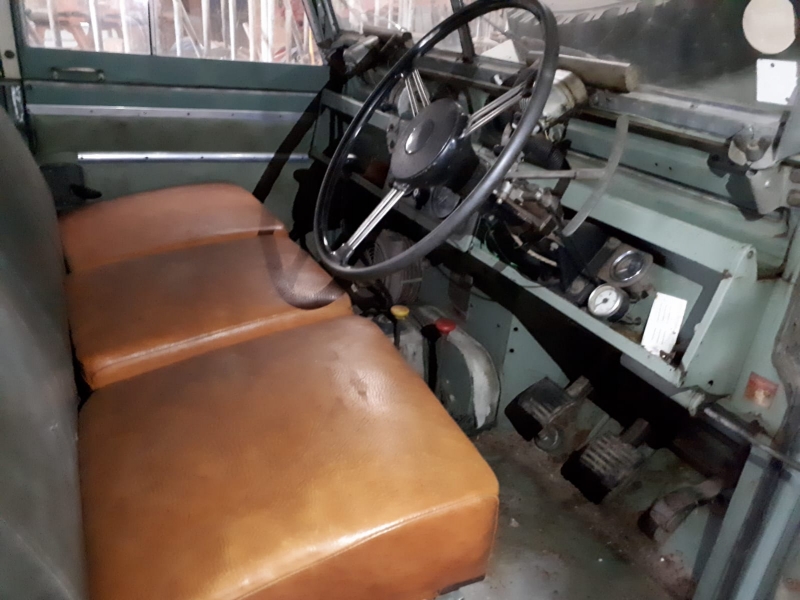

Palette au volant

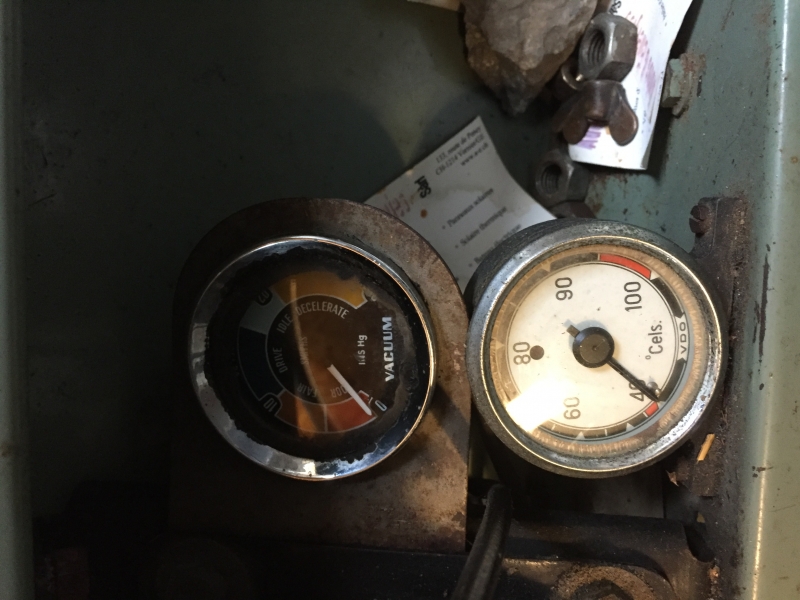

Thermomètre (de quoi ?, plus relié à rien ) et mano de dépression en Hg (mm de mercure?)


Vanne de commande actionnée par la palette du volant

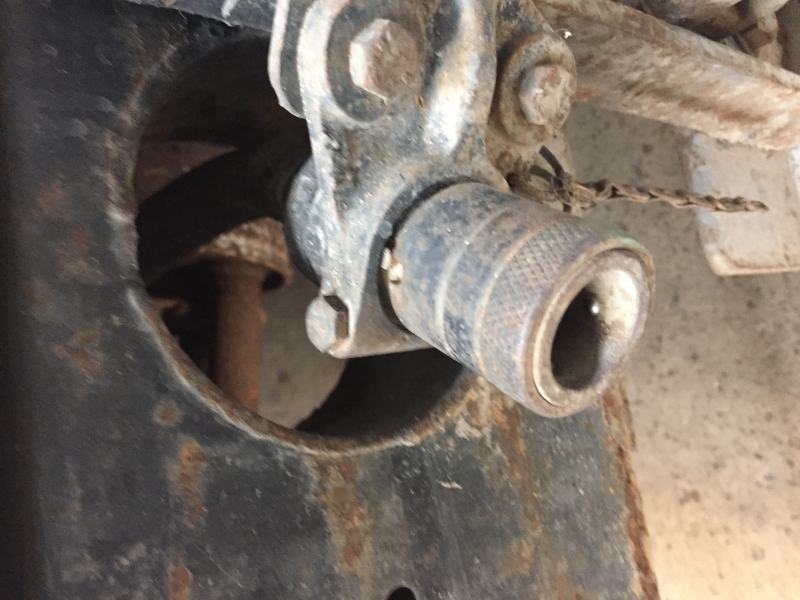

Sortie prise pneumatique de vide à l'arrière vers l'attelage





Haut
 Profil

MessagePosté: Dimanche 16 Déc 2018 21:00
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Vendredi 20 Aoû 2010 20:51
Messages: 265
Localisation: Roanne 42300
:hello:

j'aurais besoin d'un avis:
Quand j'ai acheté mon SII, l'embrayage ne fonctionnait pas (pied au plancher)
Je vais bientôt remonter l'émetteur/récepteur/flexible etc...

Actuellement le levier qui actionne l'embrayage bouge beaucoup (voir sur la vidéo)
On dirait qu'il n'y a aucune résistance , et même en essayant de pousser la (vieille) tige du récepteur plus vers le bas avec une pince étau , je n'arrive
à rien, pas d'action perceptible.
Je sais que le mécanisme est dur à actionner , mais là , avec une pince étau , ça devrait bouger , non ?
Qu'en pensez-vous ?
https://youtu.be/6ljFWV9FnaU

Accessoirement je ne sais pas si on peut incruster une vidéo directement dans un post.Il y a bien une balise vidéo mais ça ne marche pas


Haut
 Profil

MessagePosté: Dimanche 16 Déc 2018 21:55
Hors ligne
Secrétaire du Club
Avatar de l’utilisateur

Inscription: Lundi 07 Fév 2011 21:00
Messages: 3222
Localisation: 01500
:hello:

J'ai comme l'impression que l'embrayage est mort ( je ne parle pas de la commande émetteur récepteur ).
Mais je ne suis pas mécano, je te laisse avoir des avis d'experts.

Carbone

_________________
Bourlinguer .... errer
Errer humanum est
(HFT)


Haut
 Profil

MessagePosté: Dimanche 16 Déc 2018 22:00
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Vendredi 20 Aoû 2010 20:51
Messages: 265
Localisation: Roanne 42300
Oui , je crains que le mécanisme ne soit cassé...
L'idée serait de savoir si je me casse la nénette à remonter la commande pour essayer ou si je tombe tout de suite la boite pour
jeter un œil...(l’un n’empêchant pas l’autre, d’ailleurs...)


Haut
 Profil

MessagePosté: Lundi 17 Déc 2018 12:31
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Samedi 27 Nov 2010 22:22
Messages: 1033
Localisation: nord gironde
la commande est très dure, avant de conclure à un problème sur le mécanisme d'embrayage tu devrais remonter et tester en condition réelle à la pédale.

le jeu visible sur ta vidéo est normal.


Haut
 Profil

MessagePosté: Lundi 17 Déc 2018 12:53
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Vendredi 20 Aoû 2010 20:51
Messages: 265
Localisation: Roanne 42300
:hello:

Ok , je fais ça.
Du coup, tout ce jeu, ou presque , doit être absorbé par le réglage du récepteur (chape sur la tige poussoir filetée) ?

Merci :grin:


Haut
 Profil

MessagePosté: Lundi 17 Déc 2018 18:02
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Samedi 27 Nov 2010 22:22
Messages: 1033
Localisation: nord gironde
oui, le récepteur absorbe le jeu.
le jeu est aussi modifié par l'état d'usure du disque, plus le disque est usé et plus le jeu diminue.

dans tous les cas il y aura toujours du jeu.


Haut
 Profil

MessagePosté: Lundi 17 Déc 2018 18:15
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Lundi 14 Juin 2010 21:09
Messages: 2790
Localisation: Le Chesnay - 78
:hello: ,
Si tu demontes le compteur « vacuum » et sa tubulure, je suis intéressé pour te le racheter.

A+ Bitonio


Haut
 Profil

MessagePosté: Lundi 17 Déc 2018 18:19
Hors ligne
Président du Club
Avatar de l’utilisateur

Inscription: Mercredi 15 Juin 2011 20:11
Messages: 3464
Localisation: Morbihan (BZH)et Vaud (CH)
:hello:
le système de vacuum pour remorque freinée ressemble à ceux mis en Suisse.

_________________
Land Rovers don't leak oil, they're just marking their territories.
LUCAS: Loose Unsoldered Connections And Splices
Songs from the Wood make you feel much than better!
J'me prends pour un Ange, dis moi qui ça dérange? D'ailleurs, j'oblige personne à v'nir voler dans mon ciel! Ange-Piège à cœur.


Haut
 Profil

MessagePosté: Lundi 17 Déc 2018 21:01
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Vendredi 20 Aoû 2010 20:51
Messages: 265
Localisation: Roanne 42300
@fonfon:Merci de tes conseils :super:
@ Bitonio: Je vais le garder ce compteur "Vaccum" , je le trouve chouette .Promis si je change d'avis , je te le dis.
Ceci dit , je vais virer tout le système , si ça intéresse quelqu'un..

bury the hatchet a écrit:
:hello:
le système de vacuum pour remorque freinée ressemble à ceux mis en Suisse.


Oui il vient de Suisse (après la GB).


Haut
 Profil

MessagePosté: Mardi 18 Déc 2018 0:00
Hors ligne
Secrétaire du Club
Avatar de l’utilisateur

Inscription: Lundi 07 Fév 2011 21:00
Messages: 3222
Localisation: 01500
Si je comprends bien on freine la bagnole avec le pied et la remorque avec la main ? c'est ça ? :what:

Carbone

_________________
Bourlinguer .... errer
Errer humanum est
(HFT)


Haut
 Profil

MessagePosté: Mardi 18 Déc 2018 8:31
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Vendredi 20 Aoû 2010 20:51
Messages: 265
Localisation: Roanne 42300
:hello:

je ne sais pas trop, je ne peux pas essayer, le Land ne marche pas (encore) :cry:

Mais je pense que c'était
-d'une part asservi aux freins (il y a une dérivation de la durite de frein arrière qui vient sur la "vanne de commande" vers la boite, photo 8)
-et d'autre part modulable à la main via la palette...
Le mano "Vaccum" est aussi branché sur cette "vanne" via un tube type durite de frein.


Haut
 Profil

MessagePosté: Mercredi 19 Déc 2018 21:55
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Vendredi 20 Aoû 2010 20:51
Messages: 265
Localisation: Roanne 42300
:hello:
Vive la solidarité intergénérationnelle dans l'espèce Land Rover. :mrgreen:
Les jeunes promènent les vieux ! :super:



Haut
 Profil

MessagePosté: Mercredi 19 Déc 2018 22:59
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Samedi 31 Mar 2012 20:40
Messages: 2322
Localisation: dinan
:hello:


Je suis interessé par ce système après Bitonio s'il désire s'en porter acquéreur.

dans le cas d'un moteur diesel il y avait une pompe a vide électrique en plus:

Question à notre estimable Bury the hatchet: Ou trouve t-on des remorques freinées à air?

_________________
Rover 1 ADN - La passion fait souvent un fou du plus habile homme, et rend souvent les plus sots habiles


Haut
 Profil

MessagePosté: Mercredi 19 Déc 2018 23:21
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Mardi 11 Sep 2018 8:02
Messages: 380
Localisation: bordeaux/Cestas
sur les semi remorques
les 19 tonnes plus remorque

_________________
A+ Pascal

gratuit !! ...... c'est mieux que pas cher

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique


Haut
 Profil
