MessagePosté: Lundi 16 Jan 2017 19:32
Hors ligne
plus sur le net que sous le Land...
Avatar de l’utilisateur

Inscription: Dimanche 28 Nov 2010 17:57
Messages: 712
Localisation: Longvic (21)
:hello: merci les vieux gars à plus tard pour :pub: ou au bécassine ou au bal

_________________
Michel


Haut
 Profil

MessagePosté: Mardi 17 Jan 2017 7:26
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Dimanche 04 Mai 2014 17:12
Messages: 4494
Localisation: suisse normande
mlb21 a écrit:
:hello: oui je comprends tout à fait ,c'est compliqué de conseiller qq'un et parfois ça se retourne contre toi ,
à la campagne j'ai 4 bougies crayon neuves ( de bonne marque ) que j'avais acheté pour mon disco est ce que tu crois que ça va le faire sur mon 109 et est ce qu'il faut mettre un relais?



non . les bougies de Disco sont totalement incompatibles avec la culasse du serie 3 sur certains des derniers 5 paliers ,il semblerait qu'on puisse monter les bougies de DEf ...... regarde la taille diametre de tes bougies les DEF ca doit etre une clé de 11 les series du 17/19 je crois .....enfin la différence est enorme !

_________________
"la difference entre le genie et la stupidité est que la stupidité est sans limites "

Albert Einstein


Haut
 Profil

MessagePosté: Mardi 17 Jan 2017 13:31
Hors ligne
plus sur le net que sous le Land...
Avatar de l’utilisateur

Inscription: Dimanche 28 Nov 2010 17:57
Messages: 712
Localisation: Longvic (21)

non . les bougies de Disco sont totalement incompatibles avec la culasse du serie 3 sur certains des derniers 5 paliers ,il semblerait qu'on puisse monter les bougies de DEf ...... regarde la taille diametre de tes bougies les DEF ca doit etre une clé de 11 les series du 17/19 je crois .....enfin la différence est enorme ![/quote]


:hello: ben voilà merci à vous , je vais de ce pas commander 4 bougies crayon pour le 109 d'après ce que j'ai lu , elles seraient plus efficace que celles avec la résistance en queue de cochon ,
la rue ou j'habite , le stationnement est alterné , donc ce matin ,avec les grands froids , je devais changer le 109 de coté et j'ai pas pu démarrer surtout après plusieurs minutes de préchauffe ce que j'ai réussi à faire c'est décharger la batterie et c'est tout , bref avec les pinces et le kia de ma femme j'ai réussi à le démarrer voilà .Pour les bougies il y en a à tous les prix , ça va de 8 à 26 euros (la bougie hein ) :mrgreen: alors je vais voir .
amitiés

_________________
Michel


Haut
 Profil

MessagePosté: Mardi 17 Jan 2017 15:19
Hors ligne
casse son premier 1/2 arbre...

Inscription: Samedi 04 Déc 2010 23:41
Messages: 54
Localisation: entre le 83 et le 13
:hello:
j'avais un doc sur les références de conversion montage série / montage parallèle, mais je n'ai pas eu le temps de le retrouver dans mes archives.

si ça peut t'aider, ce dont je me souviens c'est qu'il faut faire attention aux dimensions de la bougie: elles ne sont pas les mêmes d'un 2,25d à l'autre. j'imagine qu'en te munissant d'une de tes bougies filament et d'un pied à coulisse tu trouveras plus facilement la référence de la bougie crayon qui correspond.

va jeter un coup d'oeil sur ce topic, il devrait t'aider à trouver la bonne référence.

_________________
One Ten - 2.25D - 1983


Haut
 Profil

MessagePosté: Mardi 17 Jan 2017 18:13
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Dimanche 04 Mai 2014 17:12
Messages: 4494
Localisation: suisse normande
justement ,non .........introuvable sauf en kit modif chez les spécialiste Land rover enfin pour ce qui est des gros culots ,pour les petits (late et DEF )on en trouve partout .....

_________________
"la difference entre le genie et la stupidité est que la stupidité est sans limites "

Albert Einstein


Haut
 Profil

MessagePosté: Mercredi 18 Jan 2017 17:32
Hors ligne
plus sur le net que sous le Land...
Avatar de l’utilisateur

Inscription: Dimanche 28 Nov 2010 17:57
Messages: 712
Localisation: Longvic (21)
:hello: merci à vous tous :master: je me suis commandé un kit crayon pour série 1 , 2 ,2a et 3 chez pad.....ck por 34 euros fdp compris , c'est dingue quand même , le même kit je dis bien le même ,même photo copié collé chez les épiciers Français 64 euros hors fdp . Voilà , lorsque j'aurai reçu le paquet je vous demanderai comment le brancher , bon j'abuse mais c'est le privilège des :vieux: les vieux ça ne sais pas ,ça réclament et après ,.... ça critiquent , ça taillent des costard (les autres mais pas MOI ) quoi que :beuleu: .
re merci à vous.
amitiés

_________________
Michel


Haut
 Profil

MessagePosté: Mercredi 18 Jan 2017 17:37
Hors ligne
va peut être gagner un rang 'spécial'...
Avatar de l’utilisateur

Inscription: Samedi 20 Nov 2004 18:02
Messages: 3173
Localisation: 360°
mlb21 a écrit:
:hello: merci à vous tous :master: je me suis commandé un kit crayon pour série 1 , 2 ,2a et 3 chez pad.....ck por 34 euros fdp compris , c'est dingue quand même , le même kit je dis bien le même ,même photo copié collé chez les épiciers Français 64 euros hors fdp . Voilà , lorsque j'aurai reçu le paquet je vous demanderai comment le brancher , bon j'abuse mais c'est le privilège des :vieux: les vieux ça ne sais pas ,ça réclament et après ,.... ça critiquent , ça taillent des costard (les autres mais pas MOI ) quoi que :beuleu: .
re merci à vous.
amitiés


Saut

Tu as pris un jeu de bougie d'avance? :mrgreen:

_________________


Haut
 Profil

MessagePosté: Mercredi 18 Jan 2017 18:13
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Dimanche 04 Mai 2014 17:12
Messages: 4494
Localisation: suisse normande
mlb21 a écrit:
:hello: merci à vous tous :master: je me suis commandé un kit crayon pour série 1 , 2 ,2a et 3 chez pad.....ck por 34 euros fdp compris , c'est dingue quand même , le même kit je dis bien le même ,même photo copié collé chez les épiciers Français 64 euros hors fdp .


ca t'etonnes ? idem pour mon kit "doubles amortisseurs " arr sur mon RR V8 classic de TT .......

pour le branchement , c'est hyper simple : tu vires (ou tu neutralise ) la resitance de tablier le fil d'origine arrive sur la bougie No 1 puis le fil passe de bougie en bougie ....

_________________
"la difference entre le genie et la stupidité est que la stupidité est sans limites "

Albert Einstein


Haut
 Profil

MessagePosté: Jeudi 19 Jan 2017 8:38
Hors ligne
plus sur le net que sous le Land...

Inscription: Dimanche 09 Juin 2013 20:37
Messages: 620
Localisation: casteljaloux 47
cambouis 14 a écrit:
mlb21 a écrit:
:hello: merci à vous tous :master: je me suis commandé un kit crayon pour série 1 , 2 ,2a et 3 chez pad.....ck por 34 euros fdp compris , c'est dingue quand même , le même kit je dis bien le même ,même photo copié collé chez les épiciers Français 64 euros hors fdp .


ca t'etonnes ? idem pour mon kit "doubles amortisseurs " arr sur mon RR V8 classic de TT .......

pour le branchement , c'est hyper simple : tu vires (ou tu neutralise ) la resitance de tablier le fil d'origine arrive sur la bougie No 1 puis le fil passe de bougie en bougie ....


Désolé mais je ne trouve pas l'explication de montage très claire :what:
Une chtite photo serait sans aucun doute bien précieuse


Haut
 Profil

MessagePosté: Jeudi 19 Jan 2017 9:14
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Dimanche 04 Mai 2014 17:12
Messages: 4494
Localisation: suisse normande
:hello:
bin ,tu m'offres un kit ,je le monte sur un de mes land et je te faits un beau post explicatif ! :mrgreen:

tout mes serie's diesel sont encore en bougies fil ......

_________________
"la difference entre le genie et la stupidité est que la stupidité est sans limites "

Albert Einstein


Haut
 Profil

MessagePosté: Jeudi 19 Jan 2017 10:42
Hors ligne
plus sur le net que sous le Land...

Inscription: Dimanche 09 Juin 2013 20:37
Messages: 620
Localisation: casteljaloux 47
Il est malin le Cambouis !
:beuleu:


Haut
 Profil

MessagePosté: Jeudi 19 Jan 2017 13:00
Hors ligne
casse son premier 1/2 arbre...

Inscription: Samedi 04 Déc 2010 23:41
Messages: 54
Localisation: entre le 83 et le 13
ruzgwen a écrit:
Désolé mais je ne trouve pas l'explication de montage très claire :what:
Une chtite photo serait sans aucun doute bien précieuse

:hello:

je remets le lien vers le dossier que Korrigan avait fait sur le circuit de préchauffage et qui est, amha, une référence de base (il y a des gens qui consacrent du temps pour partager leurs connaissances et fournir des tutos solides et complets, ce serait dommage de se passer de leur apport ...); le reste de ce que je vais écrire ne sera donc qu'une pâle simplification de ce dossier :wink:



sur le schéma de montage en série, tu vois que les bougies sont alimentées à partir de la sortie de la résistance (ou ballast) qui sert à faire chuter la tension (les bougies bipolaires n'admettant qu'une basse tension, elles ne supporteraient pas les 12v qui viennent de la batterie)




les bougies unipolaires (qui fonctionnent en parallèle) ont une tension nominale d'environ 11v: il n'y a donc plus de besoin qu'une résistance viennent faire chuter la tension pour les protéger ==> cette résistance (ou ballast) va être supprimée du nouveau circuit monté en parallèle:


(source des diagrammes: http://forumdeutzanciens.superforum.fr/ ... ent-crayon)




CONCRÈTEMENT:
(d'après des photos prises en vitesse avec un appareil de mauvaise qualité)

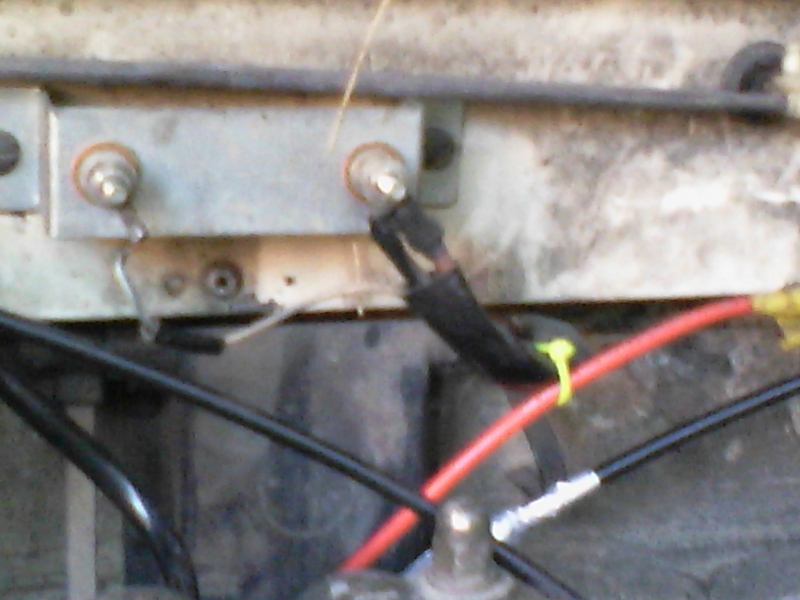

la borne d'entrée de la résistance se situe à droite. on y voit 2 fils: le 1er est celui de l'alimentation, le second est celui du voyant de préchauffage monté en parallèle avec la résistance.
la borne de sortie se situe à gauche et part alimenter avec une basse tension les bougies.
c'est cette résistance qu'il faut shunter



pour la shunter, il faut déconnecter les fils qui se trouvent à la borne d'entrée et les brancher directement sur l'alimentation de tes nouvelles bougies; il faudra aussi neutraliser les bornes de la résistance, ainsi que le fil connecté à sa sortie.

les bougies montées en parallèle ne sont reliées entre elles que par l'alimentation, la mise à la masse s'assurant directement par le culot.



voilà pour le principe général et en espérant ne pas avoir dit de bêtises.



MON MONTAGE PERSO:

solution que je ne recommande pas car à l'africaine et donc plus improvisée que sécurisée (je suis en train de revoir tout le circuit électrique, alors pour l'instant je laisse en l'état).
comme mon neiman commençait à faire des caprices, je l'ai shunté lui aussi histoire d'être plus tranquille, et j'alimente les bougies avec un bouton poussoir directement connecté à la batterie. ça donne ça:

les fils aux bornes de la résistance ne sont plus connectés à rien du tout.

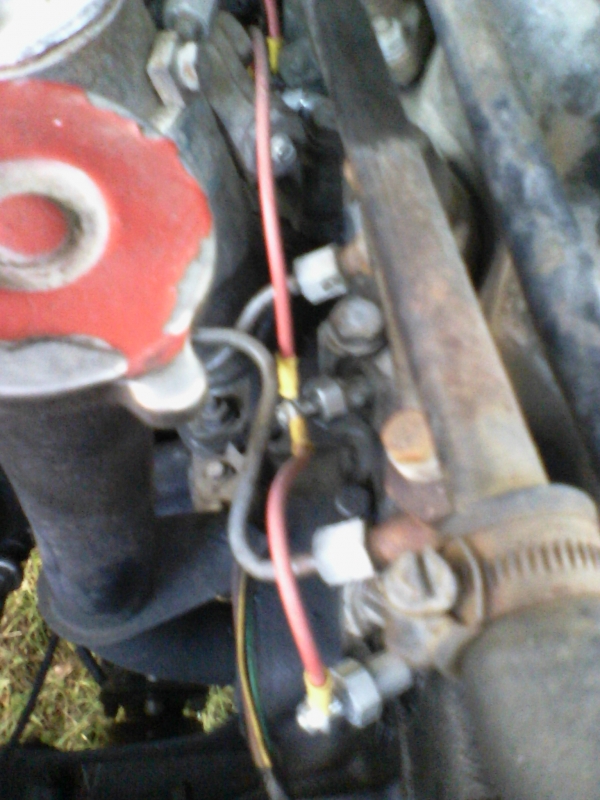

désormais, tout passe directement par le fil rouge: à gauche, il va se connecter sur la 1ère bougie, à droite il est raccordé au bouton poussoir

_________________
One Ten - 2.25D - 1983


Haut
 Profil

MessagePosté: Jeudi 19 Jan 2017 13:47
Hors ligne
plus sur le net que sous le Land...
Avatar de l’utilisateur

Inscription: Dimanche 28 Nov 2010 17:57
Messages: 712
Localisation: Longvic (21)
:hello: l'explication de cambouis 14 me semble claire , le shéma n° 2 de fanfan également le reste pas trop .
Pour jean Louis , pourquoi un 2eme jeu de bougies ? si tu as des infos donnes les ! nous serons nombreux à aller bruler un cierge pour toi à Notre Dame des lands :mrgreen:

_________________
Michel


Haut
 Profil

MessagePosté: Jeudi 19 Jan 2017 16:09
Hors ligne
va peut être gagner un rang 'spécial'...
Avatar de l’utilisateur

Inscription: Samedi 20 Nov 2004 18:02
Messages: 3173
Localisation: 360°
mlb21 a écrit:
:hello: l'explication de cambouis 14 me semble claire , le shéma n° 2 de fanfan également le reste pas trop .
Pour jean Louis , pourquoi un 2eme jeu de bougies ? si tu as des infos donnes les ! nous serons nombreux à aller bruler un cierge pour toi à Notre Dame des lands :mrgreen:


Slt

Non, cela est une plaisanterie. Habitué à de plus en plus de qualité de merde.
J'ai le montage d'origine, qui marche très bien l'instant.

_________________


Haut
 Profil

MessagePosté: Jeudi 19 Jan 2017 17:51
Hors ligne
plus sur le net que sous le Land...
Avatar de l’utilisateur

Inscription: Dimanche 28 Nov 2010 17:57
Messages: 712
Localisation: Longvic (21)
jl64 a écrit:
mlb21 a écrit:
:hello: l'explication de cambouis 14 me semble claire , le shéma n° 2 de fanfan également le reste pas trop .
Pour jean Louis , pourquoi un 2eme jeu de bougies ? si tu as des infos donnes les ! nous serons nombreux à aller bruler un cierge pour toi à Notre Dame des lands :mrgreen:


Slt

Non, cela est une plaisanterie. Habitué à de plus en plus de qualité de merde.
J'ai le montage d'origine, qui marche très bien l'instant.



:hello: oui mais vois tu j'ai trouvé plusieurs kits identiques (même photo ) sur des sites anglais différents ,ce seraient-ils donnés le mot pour me niquer MOI ,pour me refiler un truc de mer.e j'y crois pas ,ils n'auraient pas osés ........ , justement toute ces photos identiques étaient bizard , ça sentais le complot mais à plein nez , ahhh les salops :vieux: et je ne suis pas paranoïaque

_________________
Michel


Haut
 Profil
