Alu tout le monde .

je vous explique mon problème euhhhh plutot mes problèmes :

j ai acheté un land 109 diesel que je suis en train de restaurer voir

ici : viewtopic.php?f=10&t=35600

comme dit dans le lien ci dessus ,je l ai acheté avec chassis neuf galvanisé et numéro de série non frappé , avec carte grise de 1982 donc normalement dedans si je ne trompe pas j aurais du trouver un 5 paliers .....
mais de ce que j ai vu ça serait un 3 paliers ...... bref .....

j ai fais refaire ma pompe a injection , j ai parcouru déja pas mal de post sur la méthode de calage de pompe .
à chaque fois je lis qu il faut etre sur le repère A , hors sur ma pompe le point de calage serait un repère E .
1. pourquoi moi j ai un repère E et non A ? connaissez vous cette version de pompe ?

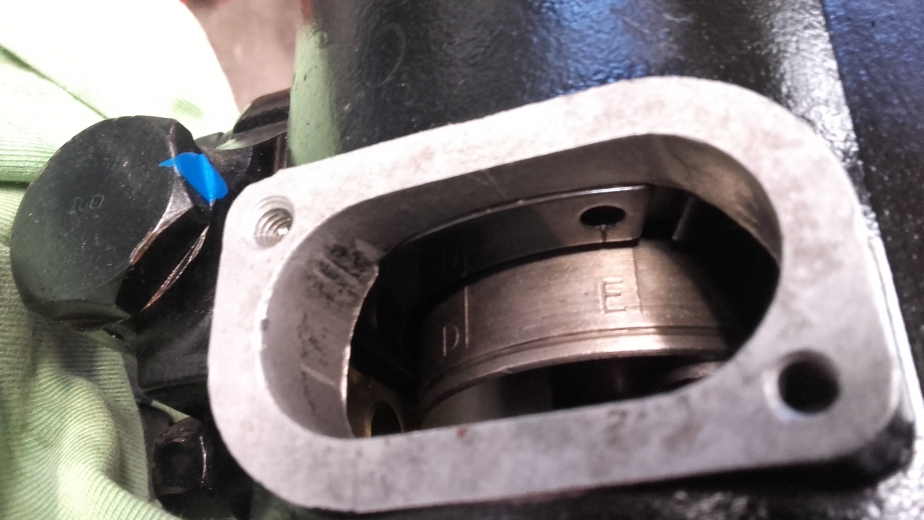

je me suis calé au repère 13/14 degrés et la pompe comme sur la photo ( en gros comme elle etait avant j avais fais un petit repère avant le démontage )

résultat il fume bleu et ne tourne vraiment pas bien , à savoir aussi que je suis en buté de réglage dans le sens horaire sur la pompe.
j ai donc re déposé la pompe , joué un petit peu de lime et je me suis mis comme

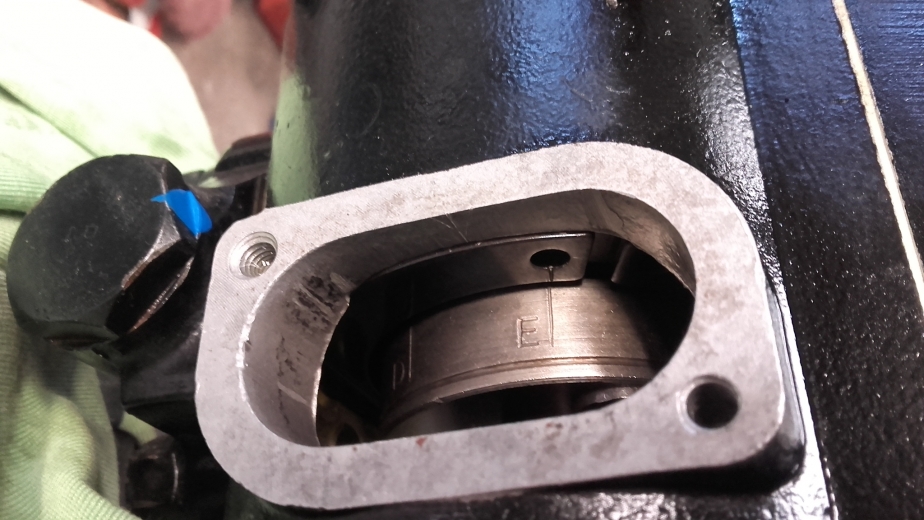

sur cette photo


il a l air de mieux tourner ne fume plus bleu , plutot un chouille noir (pas catastrophique) mais mon collègue avait mis la tolérence maxi au niveau du débit . mais ça ne plait pas trop ce réglage a l arrache, et en + au ralenti le moteur a tendance a galoper un peu , il fait des très legers sursauts de régime .


j ai aussi découvert une fuite sur ma pompe a eau ,je l ai donc déposé , ......mais pour ça j y reviendrais après .

j ai donc envie d en profiter pour controler ma chaine de distri vu qu il ne me reste plus grand chose a démonter .

voila ma reflexion : je me dis que si mon repère E sur cette pompe correspond au repère habituel A et que j ai due agrandir les lumières de ma pompe pour gagner de l avance , j aurais bien de l usure sur ma chaine ?
je précise que coté distribution " apparemment " il n avait pas été touché donc théoriquement pas eu de conneries de faite par là
2. est ce que les pignons sont clavetés et comment voir si la chaine est usée quand on a pas ce qu il faut ( comparateur ) pour vérifier le calage ?
3. y a t il des repères ?

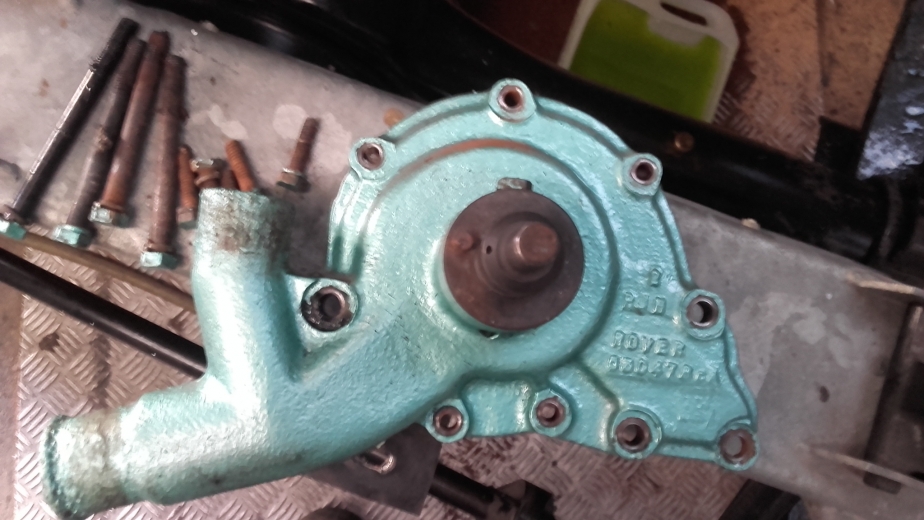

pour la pompe a eau j ai un modèle que je ne retrouve pas chez les revendeurs



j ai une hélice plastique sans viscocoupleur ,elle est fixée sur un moyeux fixe serré avec un écrou sur l axe de la pompe alors qu en 9 trous je ne trouve que des fixations avec 4 vis .....
d ou ma question : mais qu est ce que c est que c est que ce moteur :voyons:

merci d avance pour votre aide parce que là bahhhhhh :voyons: :voyons: :voyons:
