salut :hello:

comme certainement beaucoup d'entre vous, je ne possède pas les outils spécifiques land rover pour caler une pompe à injection, d'ou l'idée de cette astuce qui peut rendre service. :wink:
on commence pas à pas et en photos :photo:

pompe déposée et vidée:

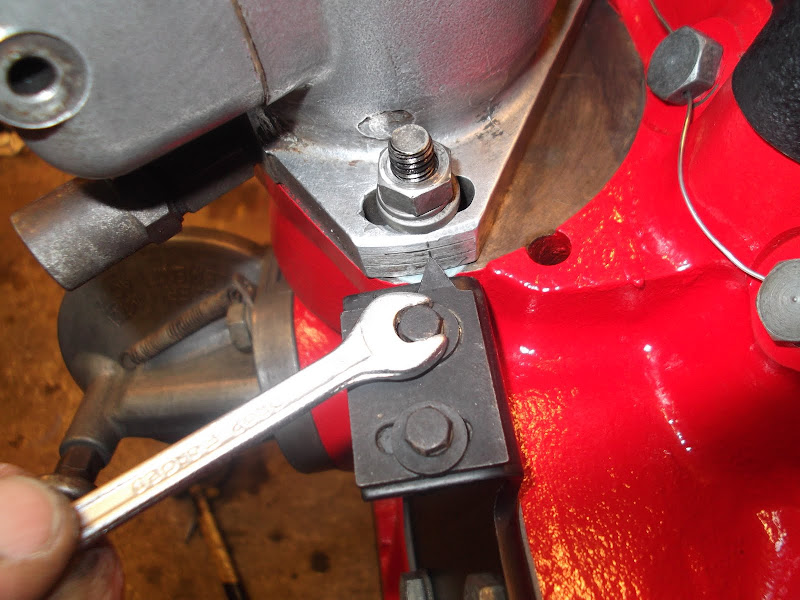

démontage du raccord HP du cylindre n°1 repéré X et de la trappe de visite.

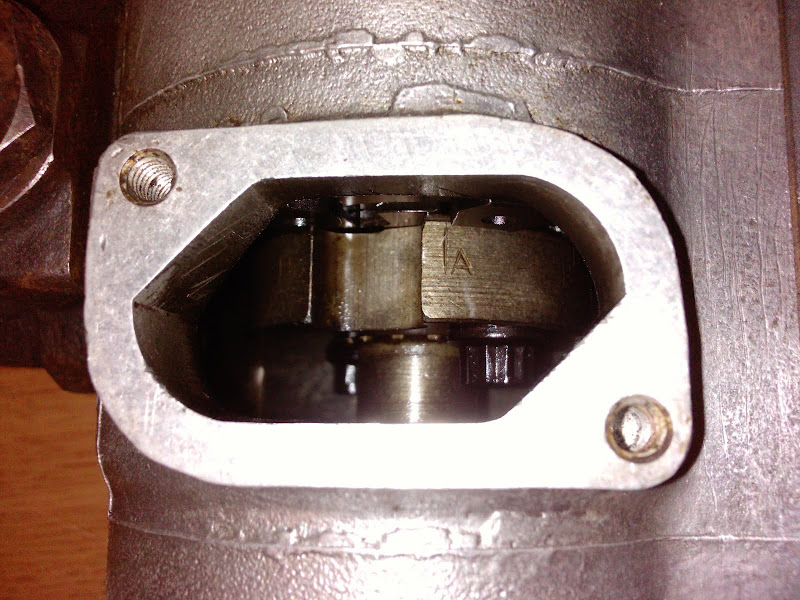

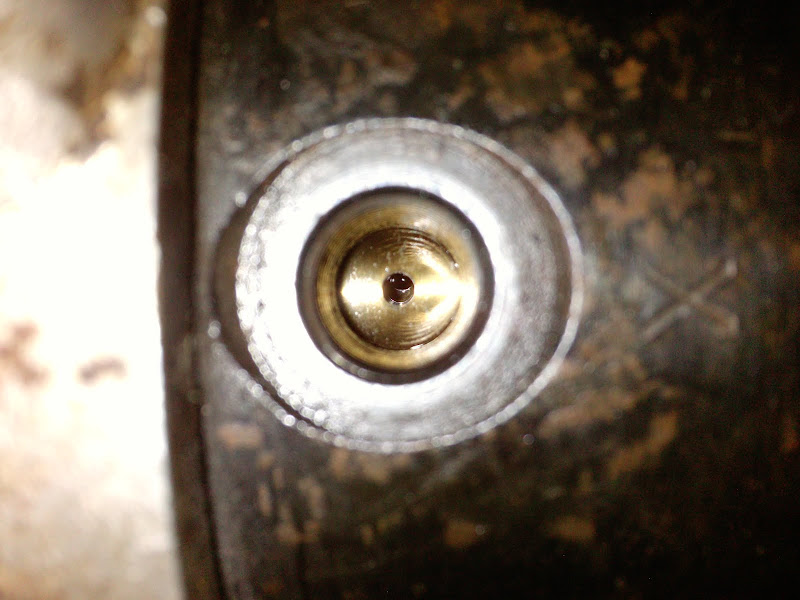

puis tourner l'arbre d'entrainement jusqu'à apercevoir le début d'ouverture de l'orifice de distribution.
il est ouvert à moitié pour bien le voir sur la photo

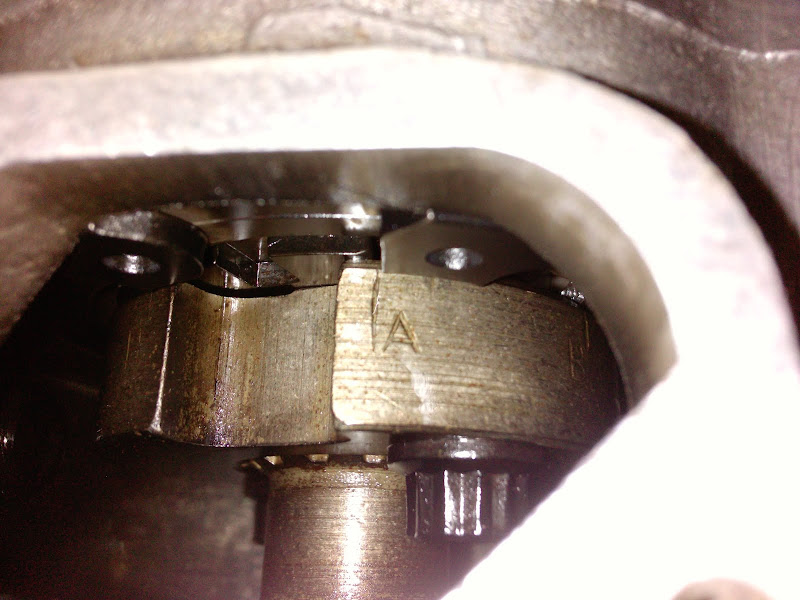

repérer la lettre en alignement avec le circlip à ce moment là (il existe deux sortes d'alignements selon le modèle).
ici on tombe sur le repère "A", ça peut très bien être un autre repère sur une autre pompe.

pour trouver la position de l'arbre du distributeur:
enlever la bougie du cylindre n°1, boucher le trou avec le doigt et faire tourner le moteur à la main...
quand on sent la compression sur le pouce on est sur la bonne position (soupapes fermées, cylindre en compression)

finir de tourner à la main pour aligner le repère 13°, il faut s'arrêter dessus, si on le dépasse il faut revenir en arrière puis recommencer et s'arrêter sur le repère.
c'est pour supprimer les jeux de distribution (chaîne, arbre à came et entrainement de distribution).

on doit trouver l'arbre de distribution dans cette position, le repositionner au besoin.

mettre la pompe en place les goujons en butée dans les orifices de calage coté gauche, là aussi pour supprimer les différents jeux.

on trouve le repère A dans cette position.

puis on tourne la pompe en sens horaire à la main

jusqu'à alignement du repère

on serre les écrous de fixation de la pompe et on met en alignement la flèche repère et le trait sur le corps de pompe.

on remonte le raccord HP et son joint.

on fais faire deux tours de vilebrequin pour contrôler si les repères correspondent bien, puis si tout est bon on referme la pompe

la pompe est réglée, y'a plus qu'a terminer le remontage. :hello:
