Bonjour,

Suite à la mise au rebut d'une ancienne remorque double essieux que je m'étais faite il y a plus de 10 ans et qui a subit toute la rénovation de ma maison, puis son agrandissement, la construction de mon garage, les voyages de gravas, de matériaux, les stères annuelles... bref elle était usé, car en plus elle couchait dehors...

J'en récupère ça


Et me viens l'idée d'en faire une en "forme" de land !
Je vais dans le garage, malgré le vide de ces derniers mois il reste pas mal de bazar ! Je fais l'inventaire...

- De quoi faire un châssis et une flèche
- Des ailes de 109 sw, c'est pas top mais ça devrait le faire pour une benne
- Un pont arrière de commando, des fusées arrière de 90 TD et des moyeux de range pour faire un essieu
- Des lames avant, des jumelles, des amortos pour la suspenssion
- Des feux pour l'éclairage
- Des jantes de disco monté en 235 85 16
- Et tout à tas de bazar...

Bref, de quoi refaire une remorque pour aller derrière le 90 !
Le cahier des charges : Petite, légère et maniable...

Alors en avant Gingamps !

Décapage du pont


Peinture. Souche couche epoxy, puis finition noir


J'ai dû acheter des supports de lame. Mais vu le prix chez Lander's, ça valait pas le coup de s'embêter ! Soudure sur le châssis


Les deux longerons du châssis avec les deux autres supports de lames


Puis commencement de l'assemblage


Préparation pour la flèche



La flèche



La flèche en place

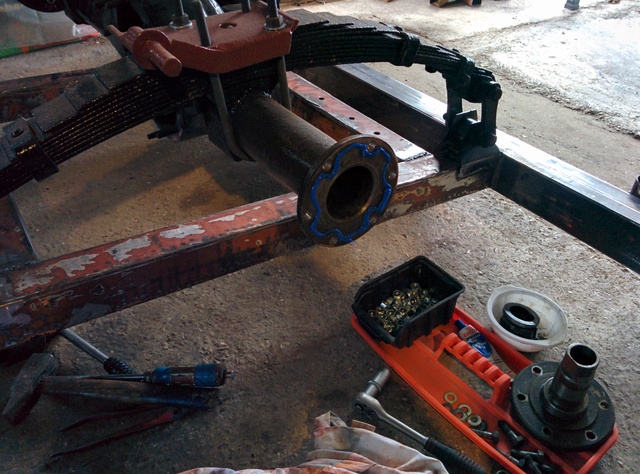

Montage des moyeux
Donc un pont de commando, avec des fusée arrière de 90 TD et des moyeux de range. C'est pour ça que j'aime les land, tous s'adapte !!! :super: :mrgreen:



Montage des roues



La traverse


_________________
lightweight série IIA de 1970 en reconstruction



Haut
 Profil

MessagePosté: Dimanche 18 Déc 2016 19:28
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Samedi 31 Mar 2012 19:40
Messages: 1400
Localisation: dinan
:hello: :super: stock de primaire rose!

_________________
Rover 1 ADN - La passion fait souvent un fou du plus habile homme, et rend souvent les plus sots habiles


Haut
 Profil

MessagePosté: Dimanche 18 Déc 2016 19:30
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Mardi 22 Juil 2008 9:49
Messages: 347
Localisation: Seine Maritime, Anglesqueville l'Esneval
Joli boulot
Je regarde avec attention
Bon courage

_________________
A chaque problème une solution et s'il n'y a pas de solution c'est qu'il n'y a pas de problème.
109 Serie 3 Ex mili


Haut
 Profil

MessagePosté: Dimanche 18 Déc 2016 19:40
Hors ligne
graisse les pivots...

Inscription: Vendredi 18 Jan 2013 8:50
Messages: 46
Localisation: 17
:hello:
Super sympa :clap:
Fait maison la piece rouge qui fait la liaison lame/pont/amortisseur ?

Vivement la suite ...

_________________
A bientot sur la route, dans la boue ou sur le forum


Haut
 Profil

MessagePosté: Dimanche 18 Déc 2016 19:45
Hors ligne
Secrétaire du Club
Avatar de l’utilisateur

Inscription: Lundi 07 Fév 2011 20:00
Messages: 2110
Localisation: 01500
:hello:

Du super boulot ! :super:

Mais il ne faut pas que tu l'as passes aux mines avec la réglementation actuelle ?

Carbone

_________________
Série 1 86' essence bachée 1954
Série 2 88' essence truck cab 1959
Série 3 109 Stage One SW 1980


Haut
 Profil

MessagePosté: Dimanche 18 Déc 2016 19:52
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Mardi 25 Mai 2010 20:37
Messages: 420
Localisation: Eure - Normandie
109 celtique a écrit:
:hello: :super: stock de primaire rose!


Je peux en avoir de temps en temps, quand j'ai besoin...


TerreMerAir a écrit:
:hello:
Super sympa :clap:
Fait maison la piece rouge qui fait la liaison lame/pont/amortisseur ?

Vivement la suite ...


Non, c'est une pièce de série ! :wink:

_________________
lightweight série IIA de 1970 en reconstruction



Haut
 Profil

MessagePosté: Dimanche 18 Déc 2016 22:31
Hors ligne
dort avec la 'green bible'...
Avatar de l’utilisateur

Inscription: Vendredi 04 Nov 2016 10:42
Messages: 156
Localisation: Loyers-Namur-Belgique
Super boulot :super: vivement la suite


Haut
 Profil

MessagePosté: Lundi 19 Déc 2016 19:26
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Mardi 25 Mai 2010 20:37
Messages: 420
Localisation: Eure - Normandie
carbone a écrit:
:hello:

Du super boulot ! :super:

Mais il ne faut pas que tu l'as passes aux mines avec la réglementation actuelle ?

Carbone


Aux dernières nouvelles non, mais je n'ai peut être pas tout suivi...

Bon la suite,
Ca va vite, mais en faite j'ai commencé il y a 4 semaines !

Soudage des supports d'amortisseurs



Et soudage de deux supports de caisse et de bumperettes



Fabrication des supports de caisse avant



Et soudure sur le châssis



Traitement du châssis. J'en ai mis partout, un vrai goret ! :grrr:



Ensuite bouchage du châssis avec deux cordons à faire dessous... :mrgreen:



En parallèle, un peu de carrosserie sur les ailes arrières, qui sont assez défoncé... :face:

A gauche

A droite


Et peinture du châssis en sous couche époxy



Deuxième couche époxy, ça peut pas faire de mal...



Décapage de la ridelle



Peinture du châssis



Montage des amortisseurs


_________________
lightweight série IIA de 1970 en reconstruction



Haut
 Profil

MessagePosté: Lundi 19 Déc 2016 20:06
Hors ligne
dort avec la 'green bible'...

Inscription: Dimanche 31 Juil 2016 19:39
Messages: 139
Super !!!!! La suite la suite la suite !!!!!!


Haut
 Profil

MessagePosté: Lundi 19 Déc 2016 22:01
En ligne
Jurassic Park
Avatar de l’utilisateur

Inscription: Samedi 12 Juin 2004 15:48
Messages: 2997
Localisation: Aveyron...
Je suis également... :yes:
(des amortos montés avec des goupilles bêta, fallait oser... :grin: )

_________________
Plat devant, plat derrière, plat sur les cotés, plat dessus, et gras dessous...
quatre roues, mais toutes motrices !!!


"Helen" - SIIA - 1969

"Nothing better than the real thing..."


Haut
 Profil

MessagePosté: Lundi 19 Déc 2016 22:04
Hors ligne
dort avec la 'green bible'...

Inscription: Jeudi 23 Juin 2016 11:20
Messages: 110
Localisation: 49 - angers
Alors moi qui n'ai même pas l'once du commencement d'une idée de ce qu'est une soudure... je dis RESPECT ! :master:


Haut
 Profil

MessagePosté: Lundi 19 Déc 2016 22:09
Hors ligne
songe à monter un 'schnorkel'...
Avatar de l’utilisateur

Inscription: Mardi 25 Mai 2010 20:37
Messages: 420
Localisation: Eure - Normandie
landyman a écrit:
Je suis également... :yes:
(des amortos montés avec des goupilles bêta, fallait oser... :grin: )


Ce serait mieux avec des goupilles fendues ? :lol:

_________________
lightweight série IIA de 1970 en reconstruction



Haut
 Profil

MessagePosté: Lundi 19 Déc 2016 22:29
En ligne
Webmaster
Avatar de l’utilisateur

Inscription: Mercredi 01 Sep 2004 21:39
Messages: 8282
Localisation: 91 - Vallée de chevreuse
Hello,

J'adore les remorques et j'adore cette remorque !!
Par contre, faudra reparler du cahier des charges : "Petite, légère et maniable.."
Tu pourrais au moins ajouter "Tout-terrain" et suffisamment large pour la voir derrière un 4x4 et donc la manoeuvrer !
Et là ça devient presque indécent !! Par contre, "légère", tu penses arriver à combien ?
Ca me rappelle une idée de faire une rando spéciale Serie avec remorque !

A+
AG

_________________
Pourquoi aegedus : parce que mon prénom est Gilles
"N°5" : Alors, vas y... y'a que le gravité qui va t'empecher d'aller sur la lune avec un Land
Le début de tout


Haut
 Profil

MessagePosté: Lundi 19 Déc 2016 23:06
Hors ligne
casse son premier 1/2 arbre...
Avatar de l’utilisateur

Inscription: Mardi 11 Mar 2014 18:54
Messages: 67
Localisation: Aywaille 4920 Belgique
Superbe projet je me réjouis de voir l’avancement :) Bonne chance :super:

_________________
Un land ne perd pas a l’huile il marque sont territoire.


Haut
 Profil

MessagePosté: Mardi 20 Déc 2016 7:05
Hors ligne
va peut être gagner un rang 'spécial'...

Inscription: Dimanche 04 Mai 2014 17:12
Messages: 4485
Localisation: suisse normande
carbone a écrit:
:hello:

Du super boulot ! :super:

Mais il ne faut pas que tu l'as passes aux mines avec la réglementation actuelle ?

Carbone



tant qu'elle est déclarée a - de 500KG de PTC ,tu faits encore ce que tu veux ......méme si les fabriquants oficiels de remorques sont tenus de les homologuer ! c'est donc une tolérance pour les "artisanales" .....

_________________
"la difference entre le genie et la stupidité est que la stupidité est sans limites "

Albert Einstein
